Méadar Sreabhadh Ultrasonach Clamp-On VNFT

VNFT211 Clamp-Ar Sreabhmhéadar Ultrasonach Réiteach Méid Píopaí Beaga (DN15–DN65)

Feidhmíonn an méadar sreafa ultrasonaic VNFT211 bunaithe ar an bprionsabal tomhais ultrasonaic ama idirthurais. Tá dhá thrasduchtóir ultrasonaic clamp-ar seachtrach suite ar dhromchla seachtrach an phíobáin. Trí chomharthaí ultrasonaic a tharchur agus a fháil in aghaidh an tsrutha agus anuas tríd an mballa píopa agus trí mheán leachtach, ríomhann an ionstraim an difríocht ama de bharr treoluas sreafa sreabhán.

Tá an difreálach ama seo comhréireach go díreach leis an ráta sreafa, rud a cheadaíonn tomhas sreabhadh cruinn gan teagmháil dhíreach leis an meán próiseas.

Mar réiteach tomhais neamh-ionsáiteach, cuireann VNFT211 deireadh le caillteanas brú, seachnaíonn sé rioscaí éillithe, agus cinntíonn sé oibriú córais gan bhriseadh.

Dearadh Clamp-Ar Neamh-ionsáiteach

• Suiteáil clamp-ar seachtrach gan píopaí a ghearradh nó an próiseas a stopadh
• Gan teagmháil le meán leachtach, rud a chuir deireadh le caillteanas brú agus riosca éillithe
• Ideal do thionscadail iarfheistithe agus do chórais oibríochta leanúnaí

Suiteáil Thapa & Éasca le húsáid

• Is féidir suiteáil agus coimisiúnú a chríochnú laistigh de nóiméad
• Níl gá le huirlisí speisialta nó le modhnú píblíne
• Laghdaíonn sé go suntasach costas saothair agus downtime

Cumraíocht Sholúbtha & Comhoiriúnacht Leathan

• Tacaíonn sraith braiteoir uilíoch amháin le gach méid píopa laistigh den raon tomhais
• Ag luí le píopaí miotail agus píopaí plaisteacha dochta (PVC, PP, PVDF)
• Oiriúnach do phíblínte DN15-DN65

Taispeáint Soiléir & Eolasach

• 256 × 128 LCD ardtaifigh
• Taispeánann sé ráta sreafa, sreabhadh carntha, faisnéis stádais, agus aláraim
• Is féidir monatóireacht a dhéanamh ar léamha sreafa go díreach ar an láthair

Cumas Tomhais Fuinnimh (Roghnach)

• Is féidir é a chumrú mar mhéadar fuinnimh fuaraithe / teasa ultrasonaic (méadar BTU)
• Tacaíonn sé le monatóireacht agus bainistíocht ar thomhaltas fuinnimh
• Oiriúnach do HVAC, uisce fuaraithe, agus iarratais téimh

Cumarsáid & Aschur Tionsclaíoch

• Aschur analógach caighdeánach 4-20 mA
• Cumarsáid Modbus RS485 le haghaidh comhtháthú le córais PLC agus DCS
• Aschur cuisle roghnach (OCT) agus aschur aláraim sealaíochta
• Cumasaíonn sé cianfhaireachán, fáil sonraí, agus anailís éifeachtúlachta

Feidhmíocht Iontaofa Tionscail

• Gearradh treoluas íseal na monarchan ag 0.08 m/s chun léamha bréagacha a sheachaint
• Am freagartha tapa inchoigeartaithe ó 0.5 go 60 soicind
• Stóráil sonraí fadtéarmach le cúltaca EEPROM (os cionn 10 mbliana)
• Deartha chun oibriú cobhsaí i dtimpeallachtaí crua tionsclaíochta

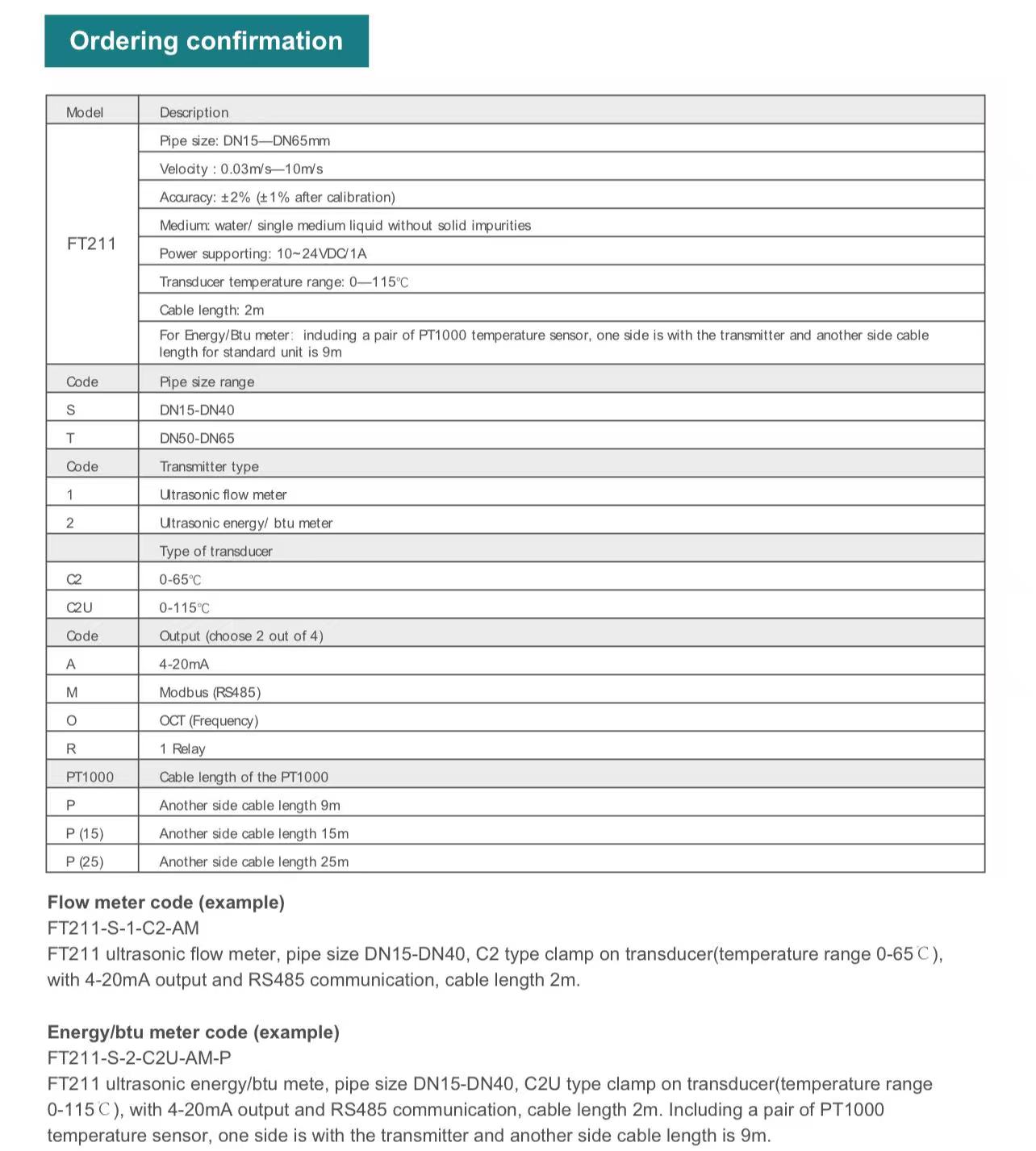

Raon Méid Píob : DN15 – DN65

Ábhar Píobáin : Píopaí miotail / píopaí plaisteacha dochta (PVC, PP, PVDF)

Cineál Leachtach : Uisce agus leachtanna aon phas eile (Gan cáithníní soladacha nó neamhíonachtaí)

Teocht Raon: 0 go 115 ° C (Gan reo dromchla)

Cruinneas : ± 2% (±1% tar éis calabrú)

Am Freagartha : 0.5 – 60 s (inchoigeartaithe)

Taispeáint : 256 × 128 LCD

Soláthar Cumhachta : 10–24 VDC, Tomhaltas cumhachta < 3 W

Aschur & Cumarsáid:

• 4-20 mA
• Modbus RS 485
• Roghnach: Aschur cuisle (OCT), aláram sealaíochta

Cosaint & Iontaofacht

• Imfhálú: IP65
• Cosaint nasc droim ar ais cumhachta
• Cosaint borrtha agus gearrchiorcaid
• Friotaíocht chreathadh: 10-55 Hz, 1.5 mm
• Friotaíocht turrainge: 100 m/s², 16 ms

Coinníollacha Comhshaoil

• Teocht chomhthimpeallach: -10 go 60 ° C
• Taise choibhneasta: 35–85% RH (neamh-chomhdhlúthaithe)
• Ábhar Tithíochta: Alúmanam & plaistigh de ghrád tionsclaíoch

• Córais soláthair agus dáilte uisce
• Uisce fuaraithe HVAC agus ciorcaid teasa
• Monatóireacht ar thomhaltas fuinnimh
• Tomhas uisce próisis thionsclaíoch
• Tionscadail iarfheistithe le spás suiteála teoranta

Tomhas Sreafa Iarfheistithe sna Píblínte Reatha

Tá VNFT211 oiriúnach le haghaidh uasghráduithe tomhais sreafa i gcórais atá ann cheana i gcás nach gceadaítear modhnú píblíne nó nach mór aga neamhfhónaimh a íoslaghdú.
Ligeann a dhearadh clampála suiteáil tapa gan píopaí a ghearradh nó gan cur isteach ar oibriú, rud a fhágann go bhfuil sé oiriúnach do:

• Línte uisce próisis thionsclaíoch
• Fóntais agus córais uisce tógála
• Fíorú sreafa sealadach agus iniúchtaí feidhmíochta

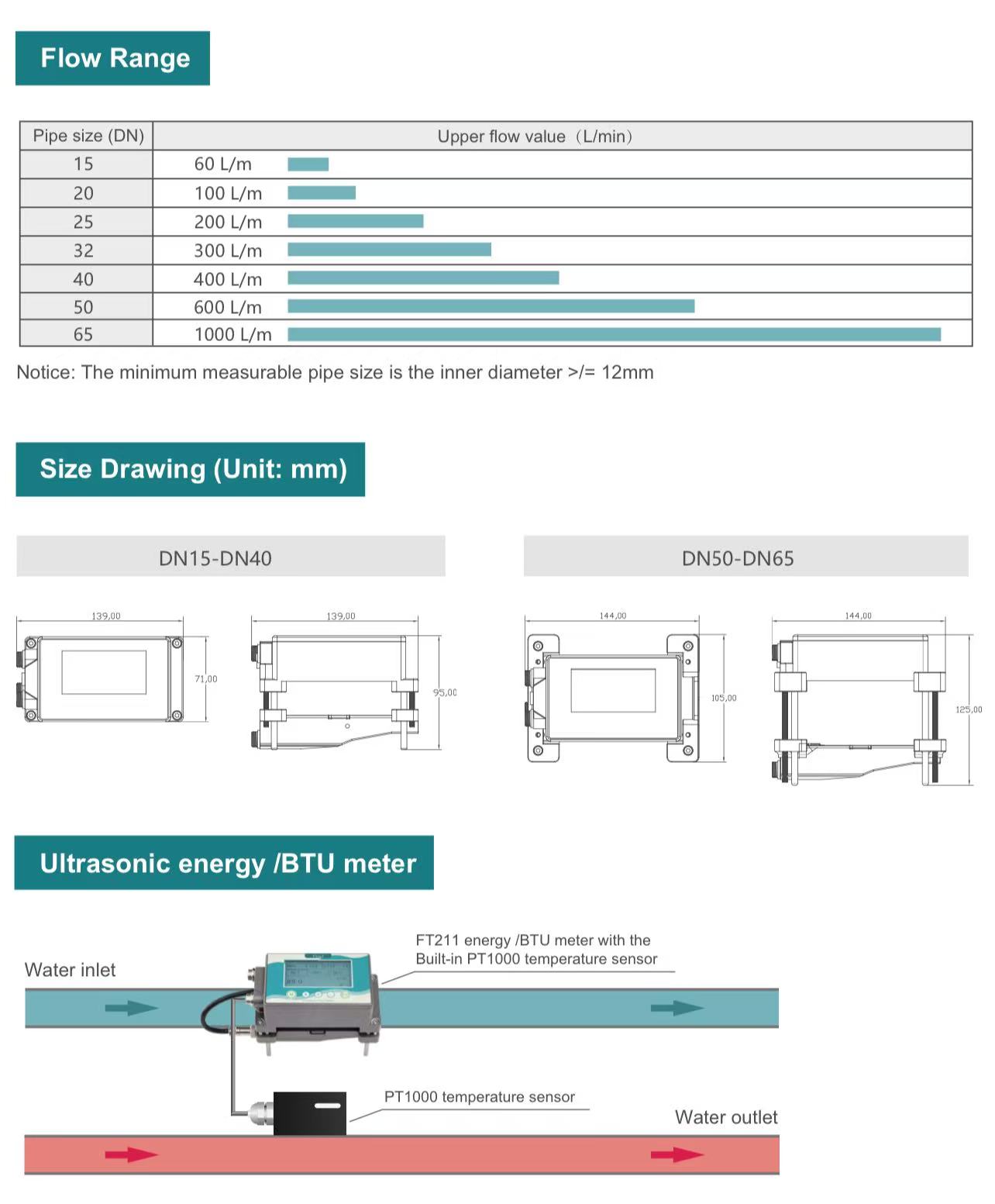

Monatóireacht ar Fhuinneamh Fuarú & Téamh HVAC

Nuair a bheidh sé cumraithe mar mhéadar fuinnimh ultrasonaic (BTU), is féidir VNFT211 a úsáid i gcórais uisce fuaraithe agus téimh chun monatóireacht a dhéanamh ar thomhaltas fuinnimh teirmeach.

I measc na n-iarratas tipiciúla tá:

• Monatóireacht ar shreabhadh ionraoin agus asraon chiller
• Córais dáileacháin fuinnimh teasa agus fuaraithe
• Anailís éifeachtúlachta fuinnimh agus leithdháileadh costas

Tomhas Sreabhadh Píopaí le Trastomhas Beag (DN15–DN65)

Deartha go sonrach le haghaidh méideanna beaga píopaí, seachadann VNFT211 feidhmíocht tomhais iontaofa i líonraí píblíne dlúth mar:

• Sciorrthaí trealaimh agus córais pacáistithe
• Saotharlann agus suiteálacha ar scála píolótach
• Seirbhísí foirgníochta agus brainsí fóntais

Córais Soláthair agus Dáilte Uisce

Soláthraíonn VNFT211 monatóireacht sreafa cobhsaí d'iarratais uisce glan gan caillteanas brú, ag tacú le:

• Cothromaíocht an tsoláthair uisce
• Brath sceite agus anailís ar shreabhadh neamhghnácha
• Optamú córais agus feabhsú éifeachtúlachta oibriúcháin

Tomhas Sealadach & Tástáil Diagnóiseach

Mar gheall ar a shuiteáil tapa agus iniomparthacht, tá VNFT211 feiliúnach go maith do thascanna tomhais gearrthéarmacha, lena n-áirítear:

• Coimisiúnú agus bailíochtú córais
• Tástáil chomparáideach idir méadair sreafa
• Fabhtcheartú aimhrialtachtaí sreafa gan suiteáil buan

Uathoibriú agus Comhtháthú Córas Rialaithe

Le aschur caighdeánach 4-20 mA agus cumarsáid Modbus RS485, is féidir VNFT211 a chomhtháthú gan uaim i gcórais uathoibrithe le haghaidh:

• Fáil sonraí sreafa PLC agus DCS
• Monatóireacht ar an seomra rialaithe lárnach
• Logáil sonraí, tuairisciú, agus optamú próisis
