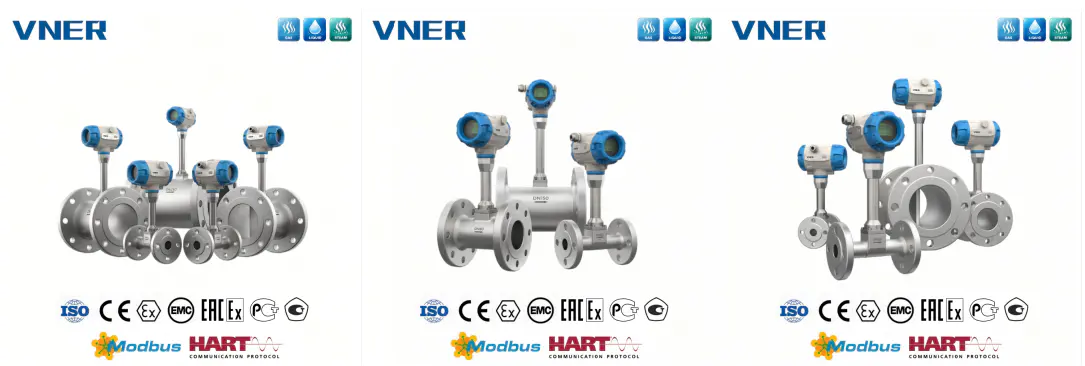

Cén Fáth a Éiríonn Sreabhmhéadar Vortex Éagobhsaí - nó Fiú Stopann sé ag Obair - Tar éis Suiteáil?

An raibh taithí agat riamh ar shreabhmhéadar vortex a léiríonn cruinneas bocht, luaineachtaí móra comhartha, nó fiú caillteanas comhartha iomlán tar éis a shuiteáil?

I go leor cásanna, ní hé an ionstraim féin an bhunchúis, ach cleachtais míchuí maidir le méid agus suiteáil. Tá sreabhmhéadair vortex an-íogair maidir le próifíl treoluas, réimeas sreafa, agus cumraíocht phíobáin. D'fhéadfadh earráidí tomhais suntasacha a bheith mar thoradh ar chlaonta beaga sna sonraí seo.

Míníonn an t-alt seo na príomhphrionsabail innealtóireachta atá taobh thiar de mhéid ceart, roghnú laghdaitheora, agus ceanglais phíobáin dhíreacha, bunaithe ar chaighdeáin tionscail agus taighde turgnamhach fíoraithe.

1.Meter Sizing le haghaidh Cóimheas Leathan tiontaithe: Cén fáth a bhfuil Laghdú Trastomhas Go minic Riachtanach

A bhaint amach a cóimheas slánúcháin leathan agus neart comhartha leordhóthanach a chinntiú ag rátaí sreafa íseal, is cleachtas innealtóireachta coitianta é laghdú ar an trastomhas flowmeter i gcoibhneas leis an bpíblíne chun treoluas sreabhach a mhéadú.

Le haghaidh sreabhmhéadair threoluas-phróifíl-spleách —mar shampla:

• Sreabhmhéadair vortex
• Sreabhmhéadair sclóine (precession vortex).
• Sreabhmhéadair leictreamaighnéadacha

baintear amach an meaitseáil trastomhais seo de ghnáth trí úsáid a bhaint as laghdaitheoirí comhlárnacha .

Prionsabal Méid Ginearálta

• I bhformhór na n-iarratas, tá an ba chóir go mbeadh trastomhas ainmniúil an tsreabhmhéadar cothrom le trastomhas an phíobáin nó níos lú ná é .
• Le haghaidh vortex flowmeters, the calculated meter size is often méideanna ainmniúla amháin go dhá níos lú ná an phíblíne.

Sampla

• Píblíne: 8" (DN200)
• Sreabhmhéadar vortex: 4" (DN100)

I gcásanna speisialta - mar aistriú coimeád ola nó tomhas nítrigine íseal-sreabhadh —féadtar laghduithe fiú níos mó a chur i bhfeidhm chun ceanglais fíordhéanaimh a shásamh.

Mar sin féin, is fadhb mhinic é ró-mhéid. I roinnt tionscadal, roghnaíodh sreabhmhéadair vortex ró-mhór , mar thoradh air:

• Treoluas neamhleor le linn gnáthoibríochta
• Oibriú lasmuigh den raon tomhais éifeachtach
• Éagobhsaíocht comhartha tromchúiseach tar éis coimisiúnaithe

Nóta cáis:

Le haghaidh nitrogen service with a 4" pipeline selected for start-up demand, installing a 1/2" vortex flowmeter represents an extreme reduction. Both the pipeline sizing logic and the meter selection require careful revaluation.

Roghnú 2.Reducer: Úsáid Laghdaitheoirí Comhlárnacha i gcónaí

Aon uair is gá trastomhas píopa a laghdú nó a leathnú i suiteálacha sreabhmhéadair vortex:

Ní mór laghdaitheoirí comhlárnacha a úsáid.

Cruthaíonn laghdaitheoirí eccentric próifílí treoluas neamhshiméadracha a dhíghrádaíonn go suntasach ar chruinneas tomhais in ionstraimí atá íogair ó thaobh treoluas.

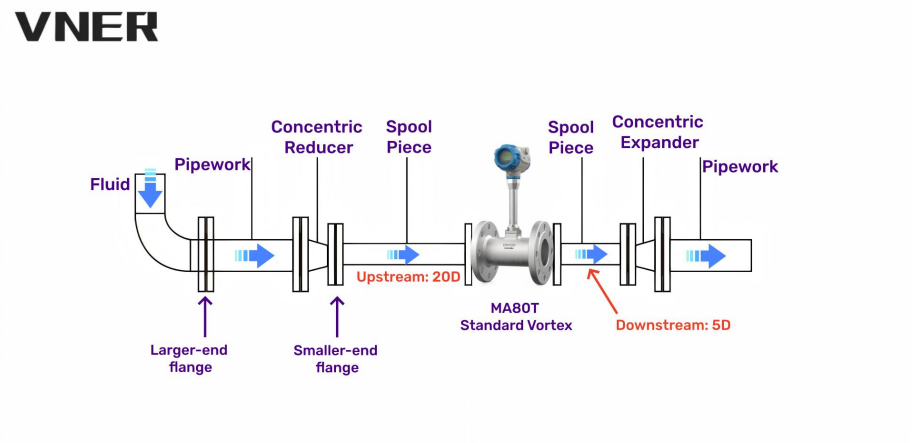

3. Riachtanais Píob Dhíreach le haghaidh Suiteálacha Trastomhas Laghdaithe

Riachtanais Céimseata laghdaitheora

Chun saobhadh sreafa a íoslaghdú:

• Tá an níor chóir go mbeadh uillinn cón α an laghdaitheora níos mó ná 15 °
• Faoin gcoinníoll seo, is féidir an laghdaitheoir a chóireáil mar chuid den fhad píopa díreach

An dá ní mór do laghdaitheoirí in aghaidh an tsrutha agus le sruth a bheith ina laghdaitheoirí comhlárnacha, de réir a chéile.

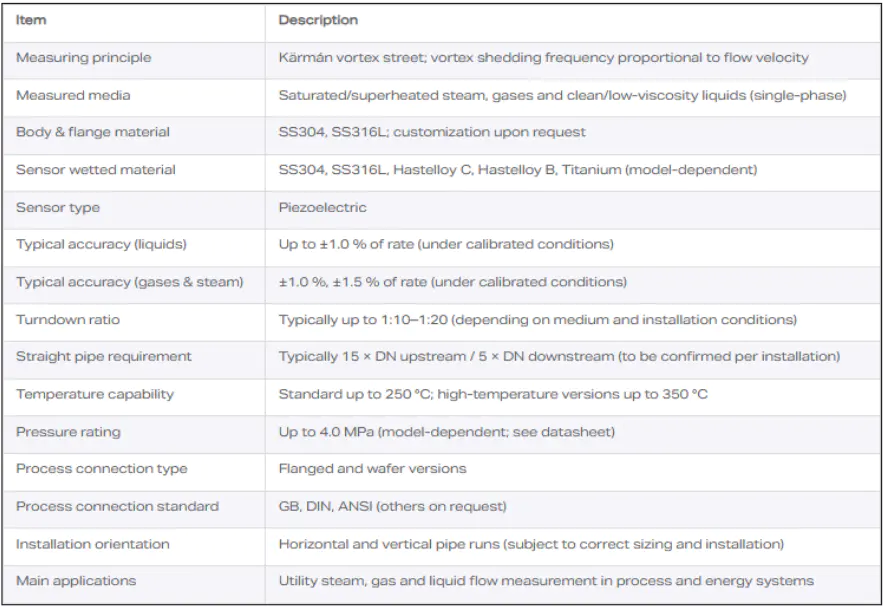

4.Riachtanais Fad Dhíreach In Aghaidh an tSrutha (Luachanna tipiciúla)

D = trastomhas píopa inmheánach

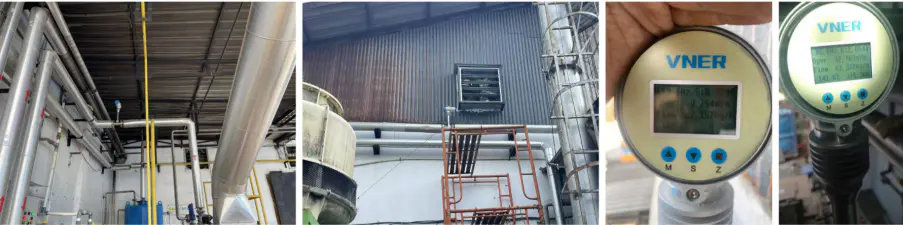

5. Coinníollacha Suiteála Ginearálta le haghaidh Sreabhmhéadair Vortex

Ba cheart go gcomhlíonfadh sreabhmhéadar vortex atá suiteáilte i gceart na coinníollacha seo a leanas:

a) Suiteáilte go cothrománach nó go hingearach (le haghaidh leachtanna: treo sreafa ó bhun go barr) i bpíopa a mheaitseálann an trastomhas ainmniúil

b) Píobáin dhíreacha leordhóthanacha gan bhac in aghaidh an tsrutha agus le sruth mar atá sonraithe

c) Ailíniú comhaiseach leis an bpíblíne; níor cheart go gcuirfeadh gaiscéid isteach ar an sreabhadh

d) Ní mór do phíobáin ilghearrtha fanacht díreach agus mí-ailíniú aise íosta

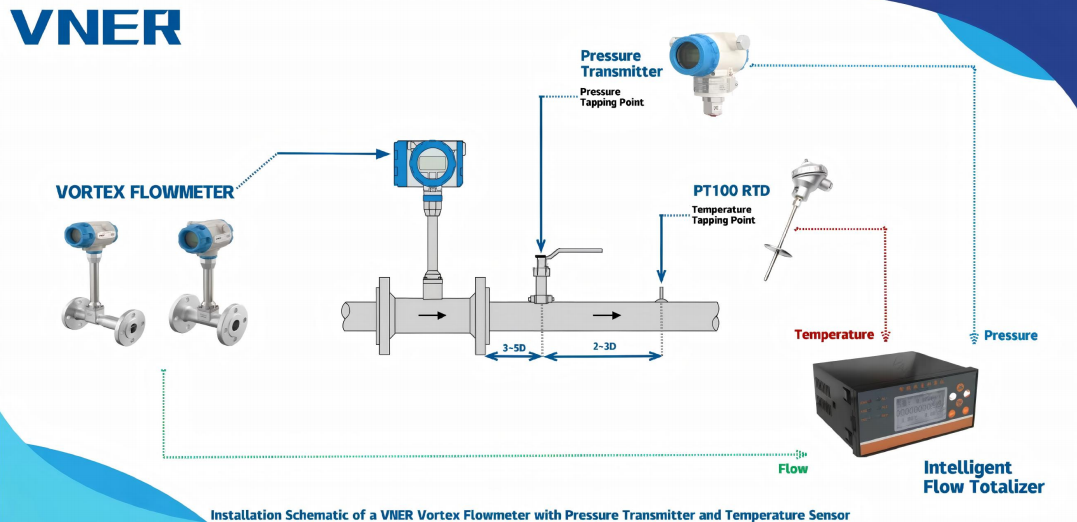

e) Tomhas teochta:

• B'fhearr trí thermowell ionsuite
• Seachas sin, aimsigh braiteoir 2–5D le sruth

f) Tomhas brú:

• B'fhearr trí chnagadh brú ionsuite
• Seachas sin, aimsigh cnagadh 2–7D le sruth

g) Gan aon chomhlaí nó línte seachbhóthar laistigh de na hailt píopa díreach

h) Gan comhlaí rialaithe sreafa in aghaidh an tsrutha ón méadar

i) Má tá boilgeoga gáis nó neamhíonachtaí i láthair, suiteáil deighilteoirí nó scagairí in aghaidh srutha den rith díreach

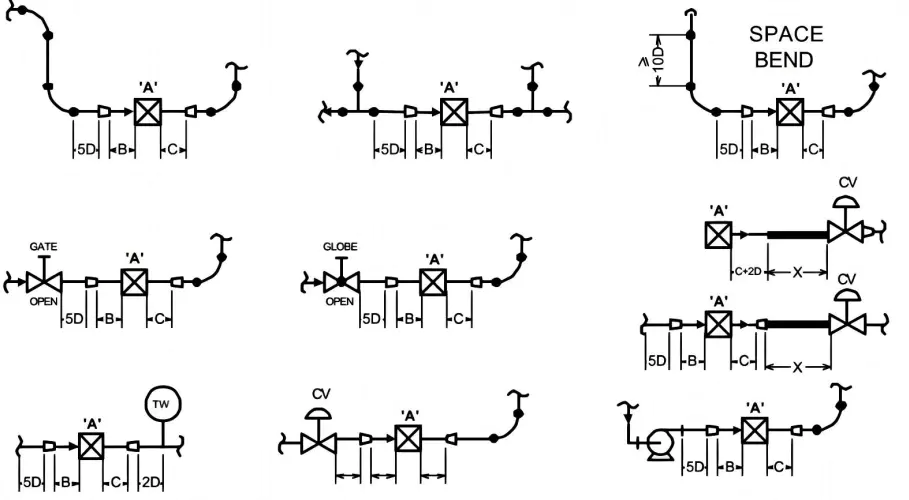

6.Faid Píobán Díreach Typical (Tomhas Seoladán Dúnta)

Suíomh 7.Valve agus Cúrsaí Sreabhadh Dhá Chéim

• Seachain comhlaí nó seachbhealaí in aice leis an sreabhmhéadar
• Féadfaidh comhlaí laghdaithe brú a bheith ina gcúis le hathrú céime le sruth
• Ní mór sreabhadh dhá chéim (gás i leacht nó leacht sa ghás) a sheachaint
• Úsáid deighilteoirí gáis nó scagairí in aghaidh an tsrutha más gá

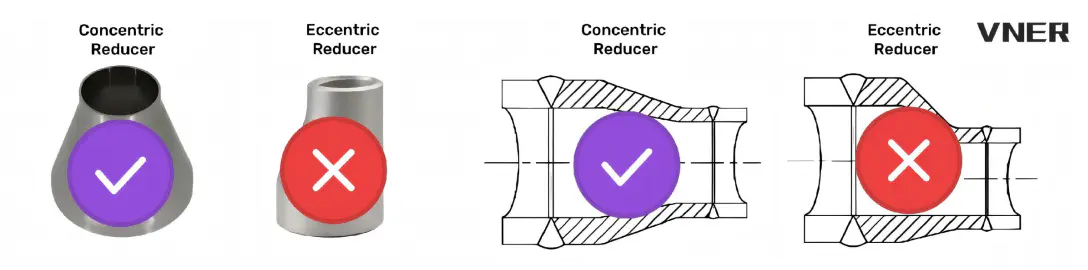

8.Cén fáth ar chóir laghdaitheoirí eccentric a sheachaint

Tá sreabhmhéadair mais Coriolis agus méadair díláithrithe dearfacha neamhspleách ar phróifíl treoluas.

Braitheann gach sreabhmhéadar eile ar phróifíl treoluais agus teastaíonn fad píopaí díreach suas an tsrutha agus le sruth uathu.

Príomhthreoir tionscail:

• Comhlíonfar na ceanglais suiteála maidir le feistí brú difreálach ISO 5167-1
• Le haghaidh other flowmeters, manufacturer installation guidelines must be strictly followed
• Cuireann laghdaitheoirí eccentric isteach go mór ar phróifílí treoluas agus níor cheart iad a úsáid gar do mhéadair a bhraitheann ar threoluas

9.An Éifeacht atá ag Laghdóirí Comhlárnacha ar Phróifíl Treoluas (Fianaise Thurgnamhach)

Staidéir turgnamhacha arna seoladh ag TNO agus Delft Hydraulics ag baint úsáide as aer agus uisce taispeáin:

• Laghdaitheoir comhlárnacha le cóimheas trastomhais D_meter / D_píopa ≈ 0.44 is féidir leis próifíl treoluais neamhshiméadrach a thiontú ina próifíl beagnach siméadrach (neamhshiméadracht < 2%)
• Tá an downstream velocity profile resembles a próifíl treoluas breiseán (PTVP)
• Ag 5D le sruth , fanann an phróifíl cobhsaí trasna:
  Re = 50,000–250,000 (aer)
  Re = 20,000–500,000 (uisce)
• Laghdaitheoirí comhlárnacha ná deireadh a chur le swirl , go háirithe é sin de bharr bends spásúla
• D'fhéadfadh go mbeadh gá le gléasanna dí-sciortha ≥6D fad , ag brath ar pháirc swirl

Achoimre ar Thorthaí

• Laghdaitheoirí comhlárnacha significantly improve velocity symmetry
• Tá any do not remove swirl
• Ní sholáthraíonn ach laghdaitheoirí comhlárnacha an tairbhe seo
• Tugann laghdaitheoirí eccentric isteach saobhadh mór treoluas

10. Riachtanais Píob Dhíreach le haghaidh Suiteálacha Trastomhas Laghdaithe

(D_meter / D_píopa ≤ 0.7)

Innealtóireacht Deiridh Takeaway

Nuair a sháraíonn sreabhmhéadar vortex, is annamh a bhíonn “cáilíocht na hionstraime” mar chúis leis.

Níos minice, tá sé a fadhb ar leibhéal an chórais ag baint le:

• Roghnú trastomhas míchuí
• Cineál mícheart laghdaitheora
• Fad píopa díreach neamhleor
• Próifíl treoluais astaithe

Correct sizing laghdaitheoirí comhlárnacha disciplined piping design atá mar bhunús le tomhas sreabhadh vortex cobhsaí, cruinn.

Má dhearann ​​tú an réimse sreafa i gceart, déanfaidh an ionstraim a cuid oibre.
