Treoir Sreabhmhéadair Vortex: Cúiteamh Brú & Teocht

Tomhaiseann sreabhmhéadar vortex sreabhadh toirtmhéadrach trí mhinicíocht na vortices a chaillfidh ag corp Bluff a chuirtear sa sruth sreafa a bhrath - prionsabal ar a dtugtar éifeacht von Kármán. I gcás feidhmeanna a bhaineann le gal, gás comhbhrúite, nó aon sreabhán ina n-athraíonn an dlús go mór le coinníollacha oibriúcháin, ní leor sreabhmhéadar vortex caighdeánach leis féin. Comhtháthaíonn éagsúlachtaí cúitimh brú agus cúitimh teochta braiteoirí breise go díreach isteach sa chomhlacht méadair chun sreabhadh mais nó sreabhadh toirtmhéadrach ceartaithe a ríomh i bhfíor-am, rud a chuir deireadh leis an ngá atá le hionstraimíocht sheachtrach agus ríomhaireachtaí ceartúcháin láimhe. Braitheann roghnú na cumraíochta ceart ar do chineál sreabhach, an cruinneas is gá, agus cibé an athraíonn brú, teocht, nó an dá cheann le linn gnáthoibríochta.

Conas a Oibríonn Sreabhmhéadar Vortex

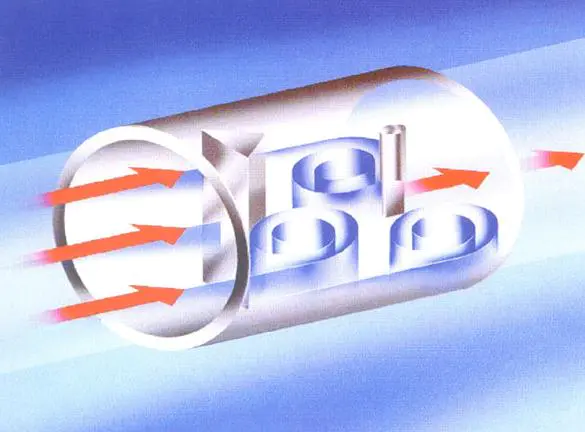

Prionsabal oibríochta a sreabhmhéadar vortex bunaithe ar fheiniméan dinimiciúil sreabhach atá bunaithe go maith. Nuair a shreabhann sreabhán thar bhacainn neamhshruthlínithe — ar a dtugtar corpán nó barra cailleóige — gintear guairí ailtéarnacha ar gach taobh den chorp i bpatrún rialta athfhillteach. Tugtar sráid von Kármán vortex ar an bpatrún seo.

Tá an mhinicíocht a chailltear na gutaí seo comhréireach go díreach le treoluas sreabhán, arna chur in iúl ag an gcaidreamh Strouhal:

f = St × V / d

Cá f an bhfuil minicíocht shedding vortex, St an uimhir Strouhal gan toise (go hiondúil 0.17–0.21 don chuid is mó de dhearaí coirp bluff), V is é an treoluas sreabhach, agus d Is é an leithead an chomhlachta Bluff. Toisc go bhfanann an uimhir Strouhal beagnach tairiseach thar raon leathan uimhreacha Reynolds, feidhmíonn an mhinicíocht vortex mar tháscaire iontaofa líneach de threoluas sreafa.

Modhanna Braite

Cruthaíonn na vortices luaineachtaí brú ascalacha a bhraitheann ceann amháin de roinnt teicneolaíochtaí braite atá leabaithe i gcorp an bhloig nó in aice leis:

• Braiteoirí písileictreacha : An cineál is coitianta. Gineann criostail piezoelectric comhartha voltais beag mar fhreagra ar an bhfórsa ascalach ó gach vortex. Níl aon pháirteanna gluaiste ag na braiteoirí seo agus tá siad an-iontaofa i seirbhís gaile agus gáis.
• Braiteoirí toilleas : Bain úsáid as scairt sholúbtha chun an difreálach brú a chruthaíonn vortices a bhrath. Níos lú so-ghabhálach do chur isteach ó chreathadh ná roinnt dearaí piezoelectric.
• Braiteoirí ultrasonaic : Úsáideann roinnt dearaí ardleibhéil bíomaí ultrasonaic a dhírítear trasna an phíobáin chun luaineachtaí treoluas vortex-spreagtha a bhrath, rud a chumasaíonn tomhas neamh-ionsáiteach.

Beag beann ar an modh braite, is é aschur sreabhmhéadar vortex bunúsach a comhartha cuisle minicíochta comhréireach leis an ráta sreafa toirtmhéadrach . Chun é seo a thiontú go ollsreabhadh nó sreabhadh toirtmhéadrach caighdeánaithe, teastaíonn eolas ar dhlús sreabhán - agus is é sin an áit a mbíonn roghanna cúitimh riachtanach.

Cén Fáth A Bhfuil Cúiteamh Riachtanach chun Sreabhadh Cruinn a Thomhas

Léiríonn aschur bíge sreabhmhéadar vortex an sreabhadh toirtmhéadrach iarbhír ag coinníollacha oibriúcháin — an fíor-toirt a théann tríd an méadar ag an nóiméad sin. I gcás go leor iarratais leachtacha ina bhfuil an dlús sách cobhsaí, is leor é seo. Ach le haghaidh gáis, gal, agus sreabhán sárchriticiúil , tá an gaol idir sreabhadh toirtmhéadrach agus sreabhadh mais an-íogair do bhrú agus teocht araon.

Smaoinigh ar ghal sáithithe ag dhá bhrú éagsúla:

• Ag 5 barra (iomlán) , tá dlús thart ar ghaile sáithithe 2.67 kg / m³
• Ag 10 mbarra (iomlán) , ardaíonn dlús gaile sáithithe go dtí thart 5.16 kg / m³

Is ionann an léamh sreafa toirtmhéadrach céanna ag an dá choinníoll seo beagnach dhá uair an tsreabhadh mais ag 10 mbarra i gcomparáid le 5 bar. Gan cuntas a thabhairt ar an difríocht dlúis seo, bheadh earráidí níos mó ag baint le córas billeála fuinnimh gaile nó córas rialaithe próisis bunaithe ar aschur toirtmhéadrach amháin. 30–50% faoi choinníollacha brú athraitheach. Téann cúiteamh i ngleic leis seo go díreach trí shonraí fíor-ama brú agus/nó teochta a thabhairt isteach sa ríomhaire sreafa chun luachanna ceartaithe a ríomh go leanúnach.

Sreabhmhéadar Vortex Cúiteamh Brú

A sreabhmhéadar vortex cúitimh brú a chomhtháthaíonn brú-tarchuradóir — braiteoir brú piezoresistive nó toilleas de ghnáth — isteach i gcorp an mhéadair taobh le heilimint braite an vortex. Úsáideann an ríomhaire sreabhadh inmheánach an léamh brú beo taobh leis an minicíocht vortex tomhaiste chun dlús sreabhán a ríomh ó tháblaí maoine réamh-luchtaithe, ansin díorthaítear sreabhadh mais nó sreabhadh toirtmhéadrach ceartaithe i bhfíor-am.

Nuair a Bhfuil Cúiteamh Brú Aonair Leor

Tá cúiteamh brú oiriúnach — agus leordhóthanach — nuair atá an teocht sreabhán tairiseach nó nuair is féidir glacadh leis go tairiseach laistigh de lamháltas inghlactha. Is é an cás is coitianta seirbhís gaile sáithithe : toisc go bhfuil gal sáithithe ann ag teocht sheasta d'aon bhrú ar leith, sainmhíníonn tomhas brú amháin staid teirmidinimice an tsreabháin go hiomlán. Ní gá aon tomhas teochta ar leithligh chun dlús a chinneadh.

I measc na n-iarratas oiriúnach breise tá:

• Córais aeir chomhbhrúite ina bhfuil teocht an tsoláthair réasúnta seasmhach ach athraíonn brú na líne de réir rothaíochta an chomhbhrúiteora
• Dáileadh nítrigine nó gáis támh ag teocht gar don chomhthimpeallach le brú cinn inathraithe
• Tomhas gáis nádúrtha nuair atá an t-athrú teochta measartha (laistigh de ± 10°C de luach tagartha)

Sonraíochtaí tipiciúla

Tá braiteoirí brú comhtháite rátáilte go dtí an chuid is mó de na sreabhmhéadair vortex cúitimh brú ar an margadh 0–4 MPa nó 0–10 MPa , le cruinneas tomhais brú de ghnáth ±0.5% FS . Tá an neamhchinnteacht tomhais sreafa comhcheangailte tar éis cúitimh go ginearálta i raon na ±1.0–1.5% na léitheoireachta le haghaidh gal agus gáis, i gcomparáid le ±0.5–1.0% don eilimint vortex amháin a thomhaiseann sreabhadh toirtmhéadrach i leachtanna.

Sreabhmhéadar Vortex Cúiteamh Teochta

A cúiteamh teochta vortex flowmeter comhtháthaíonn sé brathadóir teochta friotaíochta (RTD) — a Braiteoir rang A Pt100 nó Pt1000 — isteach sa mhéadar nó ina fheistiú díreach in aghaidh an tsrutha/síosa an tsrutha. Cothaíonn an comhartha teocht an ríomhaire sreabhadh inmheánach céanna, a úsáideann sonraí maoine sreabhach chun dlús a dhíorthú agus mais nó sreabhadh ceartaithe a ríomh.

Nuair a Úsáidtear Cúiteamh Teochta Aonair

Níl cúiteamh teocht-amháin chomh coitianta ná cúiteamh brú-amháin nó cúiteamh comhcheangailte, ach tá feidhm dhlisteanach aige:

• Sreabhadh leachtach ag brú tairiseach ach teocht athraitheach : Ciorcaid uisce te, córais ola teirmeacha, agus lúba uisce fuaraithe ina rialaítear brú an phíobáin ach athraíonn an teocht de réir ualach an phróisis
• Sreabhadh gáis ag brú soláthair cobhsaí aitheanta : Nuair a choinníonn rialtóir brú brú in aghaidh an tsrutha go docht ach athraíonn an teocht chomhthimpeallach nó teocht an phróisis go séasúrach nó go laethúil
• Aistriú coimeádta gás ag brú rialaithe : Sa chás go bhfuil an brú socraithe de réir conartha nó rialacháin agus ní gá ach monatóireacht ghníomhach a dhéanamh ar an teocht

Am Socrúcháin agus Freagartha RTD

Tá an RTD suiteáilte go hiondúil i suite thermowell Trastomhais píopa 3-5 le sruth den chomhlacht méadar vortex chun cur isteach ar an bpróifíl sreafa ag an bpointe tomhais a sheachaint. Tá dearadh Thermowell tábhachtach: méadaítear aga moille teirmeach le ballaí troma, rud a fhéadfaidh earráidí neamhbhuan a thabhairt isteach le linn athruithe teochta tapa. Le haghaidh próisis le luascáin tapa teochta, a tip laghdaithe nó mear-fhreagairt thermowell le ham freagartha faoi 5 soicind molta.

Sreabhmhéadar Vortex Cúitimh Brú Comhcheangailte agus Teocht

Comhtháthaíonn an leagan is cumasaí agus is mó sonraithe braiteoirí brú agus teochta i gcomhthionól aonmhéadair. Le rochtain ar an dá athróg ag an am céanna, is féidir leis an ríomhaire sreafa inmheánaigh cothromóid iomlán staid an tsreabháin a chur i bhfeidhm — táirgeacht ríomh ollsreafa fíor gan aon boinn tuisceana faoi choinníollacha oibriúcháin .

Tá an chumraíocht seo éigeantach do:

• Gile superheated : Murab ionann agus gal sáithithe, tá gal sárthéite ann ag teocht os cionn an chuair sáithiúcháin d’aon bhrú ar leith. Tá an brú agus an teocht araon athraitheach go neamhspleách agus ní mór an dá cheann a thomhas chun dlús a chinneadh ó tháblaí gaile.
• Aistriú coimeád gáis nádúrtha : Éilíonn AGA (Cumann Gáis Mheiriceá) agus caighdeáin ISO maidir le tomhas gáis nádúrtha na bunchoinníollacha a cheartú agus úsáid á baint as brú agus teocht.
• Gáis próisis athraitheacha : Sruthanna measctha gáis, bithghás, nó próisis eisgháis i gcás ina n-athraíonn comhdhéanamh agus coinníollacha oibriúcháin araon
• Méadrú fuinneamh gaile le haghaidh billeála nó leithdháilte : Nuair is gá an t-aschur BTU nó kJ a ríomh go beacht trasna coinníollacha athraithe ualaigh

Tairgeann monaróirí mar Yokogawa (sraith dhigiteachYEWFLO), Endress Hauser (Prowirl F 200), agus Emerson (Rosemount 8800D MultiVariable) sreabhmhéadair vortex il-athróg lán-chomhtháite a thomhaiseann minicíocht, brú agus teocht an vortex i nasc próiseas amháin, ag aschur sreabhadh mais go díreach trí HART, FOUNDATION Fieldbuss, prótacail.

Comparáid: Sreabhmhéadair Vortex Caighdeánach vs Cúitithe

Ceanglais Shuiteála a chuireann isteach ar Chruinneas

Beag beann ar chumraíocht an chúitimh, tá sreabhmhéadair vortex íogair do shaobhadh próifíle sreafa de bharr céimseata píobaireachta in aghaidh an tsrutha. Ní féidir na ceanglais maidir le rith dhíreach a phlé chun cruinneas rátáilte a bhaint amach.

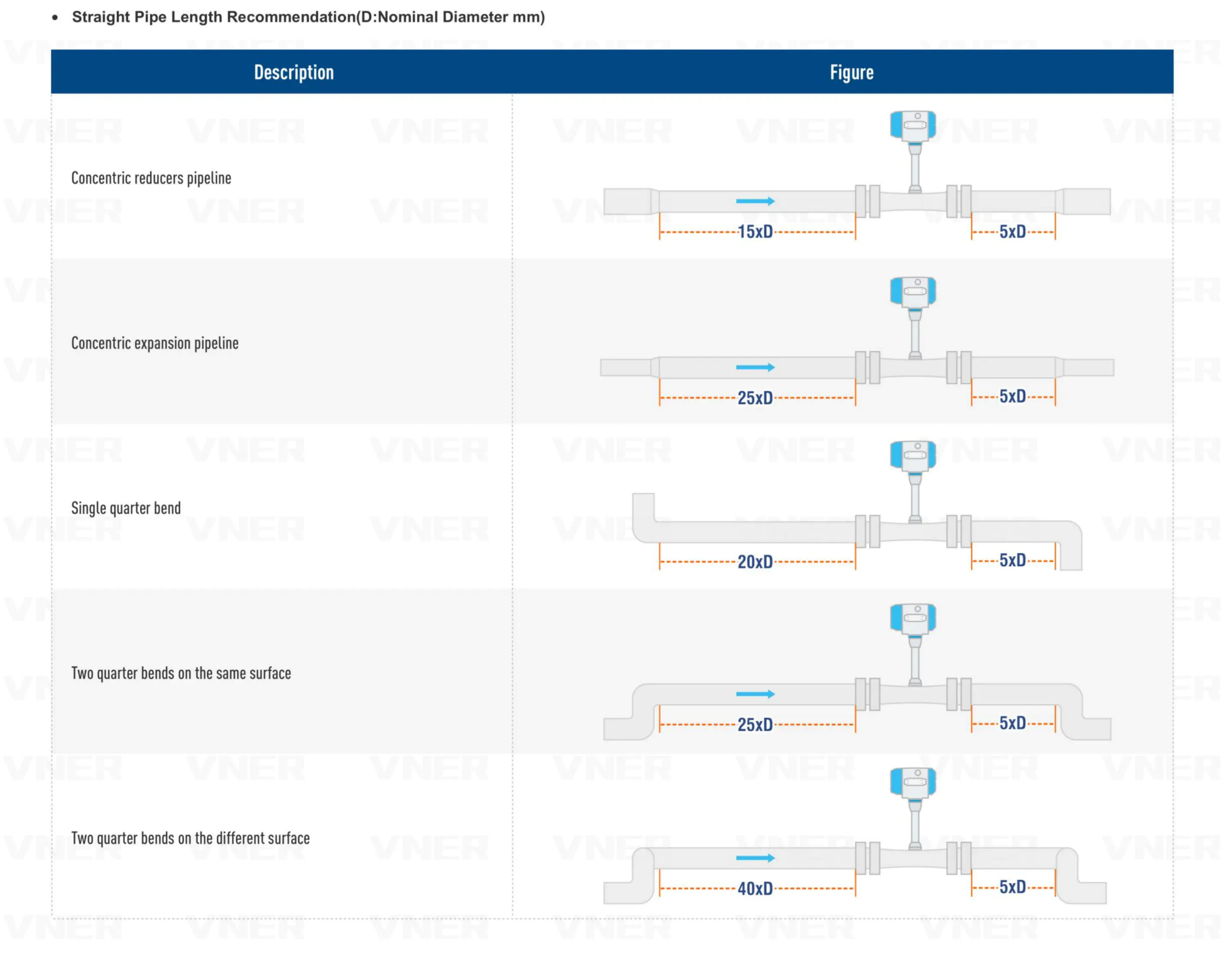

Riachtanais Píobáin Dhíreach In aghaidh an tSrutha agus Iartheachtach

Baineann na ceanglais maidir le rith dhíreach seo a leanas le formhór na sreabhmhéadair vortex faoi choinníollacha suiteála caighdeánacha. Athraíonn na ceanglais iarbhír de réir dearadh an mhonaróra agus an mhéadair:

Íogaireacht Chreathadh agus Pulsation

Tá sreabhmhéadair vortex so-ghabhálach go bunúsach do chreathadh meicniúil toisc go n-aimsíonn a gcuid braiteoirí fórsaí ascalacha. Is féidir le creathadh píblíne ag minicíochtaí atá gar do mhinicíocht shedding an vortex a bheith ina chúis bíoga bréagacha, comharthaí a ligean amach, nó léamha earráideacha . I measc na bpróiseálaithe comhartha digiteacha is nua-aimseartha tá scagadh oiriúnaitheach chun idirdhealú a dhéanamh idir comharthaí vortex agus torann tonnchrith, ach ba cheart timpeallachtaí creathadh dian - in aice le comhbhrúiteoirí, caidéil nó tuirbíní gaile - a mheas go cúramach. Is straitéisí praiticiúla leasúcháin iad an méadar a fheistiú ar spól atá aonraithe ó chreathadh nó é a athlonnú níos faide ón bhfoinse creathadh.

Raon Sreafa agus Cúrsaí Sreafa Íosta

Tá íostreoluas sreafa intomhaiste ag gach sreabhmhéadar vortex — go hiondúil 0.5–1.0 m/s le haghaidh leachtanna agus 3-5 m/s le haghaidh gáis agus gal — faoina n-éiríonn an doirteadh voirtex neamhrialta agus an comhartha neamhiontaofa. Is minic a dtugtar an luas gearrtha nó an t-íossreabhadh inbhraite ar an tairseach íochtair seo. Faoin bpointe seo, aschuir an méadar náid beag beann ar an sreabhadh iarbhír, a chaithfear a áireamh in iarratais a bhfuil riachtanais chúngaithe leathan acu.

Is é an cóimheas turndown praiticiúil don chuid is mó de na méadar vortex 10:1 go 20:1 , i gcomparáid le 100:1 nó níos mó do Coriolis nó do shreabhmhéadair maighnéadach. I gcás córais gaile a fheidhmíonn go rialta ar ualach íseal — mar shampla, le linn tosaithe gléasra nó thar oíche — féadfaidh an teorannú seo bearnaí móra méadraithe a chruthú mura bhfuil an méadar méid coimeádach don uassreabhadh ionchais seachas don mheán.

Riail sizing úsáideach: roghnaigh méid méadar áit a bhfuil an titeann gnáth-treoluas sreafa oibriúcháin idir 3 agus 15 m/s le haghaidh gáis/gaile agus between 1 and 7 m/s for liquids. This ensures the operating point stays well within the linear range while leaving headroom for flow surges.

Roghnú Cumraíocht Sreabhmhéadair Vortex Ceart

Bain úsáid as na critéir chinnidh seo a leanas chun an t-athraitheach sreabhmhéadair vortex oiriúnach do d’iarratas a shainaithint:

1. Sainaithin do chéim sreabhach agus inathraitheacht : Leachtach ag coinníollacha cobhsaí → vortex caighdeánach. Gal sáithithe nó gás le brú athraitheach → cúiteamh brú. Gal róthéite, gás nádúrtha, nó aon ghás a bhfuil an dá athrú brú agus teochta → cúiteamh P T comhcheangailte.
2. A chinneadh an bhfuil gá le sreabhadh mais nó sreabhadh toirtmhéadrach : Is gnách go mbíonn ollsreabhadh ag teastáil ó bhilleáil fuinnimh, aistriú coimeádta, agus rialú dócháin. D’fhéadfadh sé nach mbeadh ach sreabhadh toirtmhéadrach ag teastáil le haghaidh líonadh umar nó baisceáil próisis, agus sa chás sin is leor méadar cúitimh caighdeánach nó aonmhéadair.
3. Seiceáil uimhir Reynolds ag an sreabhadh íosta : Teastaíonn íoslíon Reynolds de thart ar mhéadair vortex Ath = 20,000 le haghaidh shedding iontaofa. I gcás leachtanna slaodacha nó coinníollacha sreafa an-íseal, d'fhéadfadh sé nach mbeadh an tairseach seo indéanta agus ba cheart smaoineamh ar theicneolaíocht mhalartach.
4. Déan measúnú ar an timpeallacht suiteála : D'fhéadfadh go mbeadh teicneolaíocht méadar éagsúil nó modhnuithe suntasacha píobaireachta ag teastáil ó chreathadh ard, sreabhadh bíogach, nó rith díreach neamhleor sula mbeidh méadrú vortex inmharthana.
5. Riachtanais chumarsáide agus chomhtháthaithe a mheas : Athróga próisis iolracha aschuir méadair vortex cúitithe. Deimhnigh go dtacaíonn an córas rialaithe nó an bonneagar fála sonraí le prótacal aschuir an mhéadair — HART, Profibus, nó FOUNDATION Fieldbus — sula sonrófar aonad ilathraitheach.

I gcás fhormhór na n-iarratas ar mhéadrú fuinneamh gaile — arb ionann é agus an cás aonúsáide is mó do shreabhmhéadair vortex cúitithe — is é aonad cúitimh brú agus teochta comhcheangailte an tsonraíocht cheart. Is beag an costas imeallach ar shamhail brú amháin, agus tá feabhas mór ar chruinneas na seirbhíse gaile sárthéite agus is minic a éilíonn caighdeáin bhainistíochta fuinnimh suímh amhail ISO 50001.
