Roghnú Sreabhmhéadair Leictreamaighnéadacha: Treoir Réimse Cruthaithe (Línéirí, Leictreoidí, Seoltacht)

Cé dó seo

Innealtóirí gléasra, dearthóirí próisis, foirne cothabhála, agus ceannaitheoirí teicniúla a bhfuil gá acu le bealach tapa, iontaofa chun an maighnéadar ceart a shonrú do dhálaí an domhain fínó.

1) Cad é (agus nach bhfuil) maighnéadar

Sreabhmhéadair leictreamaighnéadacha tomhas seolta leachtanna le aon eilimint throttling agus gan páirteanna gluaisteacha . Tá sármhaitheas acu i seirbhísí scríobacha agus creimneach agus bíonn siad chun tosaigh ar uisce agus fuíolluisce cathrach, aistriú ceimiceach, sciodair mhianadóireachta, agus próisis sláinteachais (bia & dí, cógaisíocht).

• Láidreachtaí: caillteanas diomaibhseach brú, raon leathan DN, cruinneas cobhsaí, roghanna ceimiceacha / scríobadh den scoth.
• Teorainneacha: a cheangal ar seoltacht íosta; ní le haghaidh hidreacarbóin/uisce ultrafhíon ach amháin má úsáidtear dearaí seoltachta íseal.

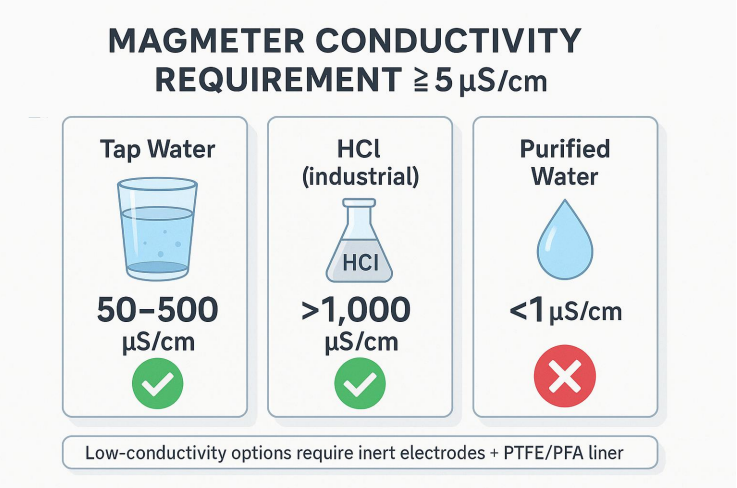

Tairseach Seolta (μS/cm)

Teastaíonn ≥ le maighnéadair chaighdeánacha 5 μS/cm . Tagairtí tipiciúla: Uisce sconna: 50–500, HCl (tionsclaíoch): > 1,000, Uisce íonaithe: <1 → neamhoiriúnach.

Féadfar cásanna teorann a úsáid leictreoidí támha (Pt-Ir/Hastelloy C) le líneálacha íseal-asaithe (PTFE/PFA) ; a dhearbhú leis an monaróir.

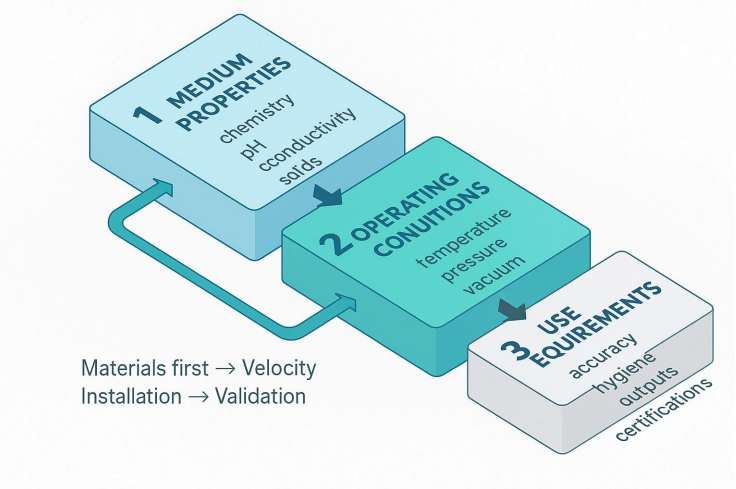

2) An tSamhail Roghnúcháin 3-T

Ní paraiméadar amháin é an roghnúchán. Úsáid a Cinneadh tríthoiseach:

Airíonna Meánacha → Coinníollacha Oibriúcháin → Riachtanais Úsáide

Rianaíonn formhór na dteipeanna (ionsaí línéar, cliseadh leictreoid, earráidí móra) siar go dtí meánshonraí neamhiomlán nó ábhair mhímheaitseála.

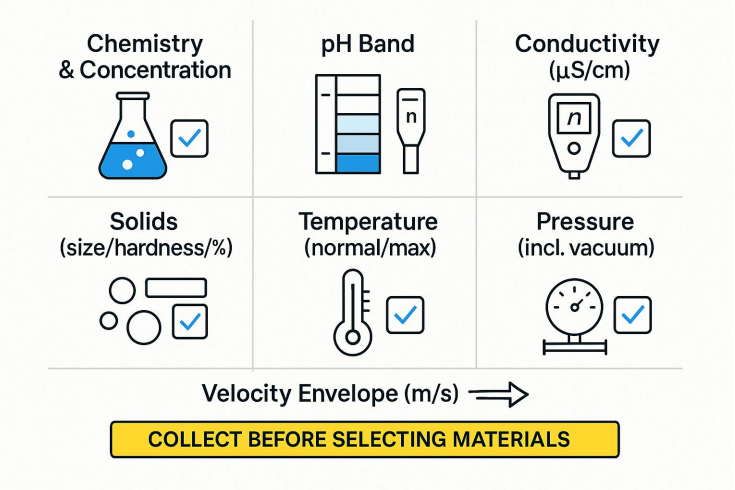

3) Céim 1 - Tóg an Phróifíl Mheánach (Sonraí doshannta)

Bailigh é seo sula roghnaítear ábhair:

• Ceimic & tiúchan: áirítear iain rian (F⁻/Cl⁻) agus ocsaídeoirí.
• banna pH: aigéad láidir (<2), aigéad lag (2–6), neodrach (6–8), alcaile lag (8–12), alcaile láidir (>12).
• Seoltacht: deimhnigh ≥ 5 μS/cm mura n-úsáidtear roghanna le seoltacht íseal.
• Solaid: méid / cruas / toirt %. Líneálacha grianchloch nó ≥1 mm → scríobach-resistant.
• Teocht: gnáth agus foircneacha (CIP/SIP, ritheanna gréine).
• Brú: dearfach agus bhfolús (Is féidir le líneálacha titim mura bhfuil rátáil orthu).
• Clúdach treoluas: plean le haghaidh 1–3 m/s (seirbhís ghlan). taiscí <0.5 m/s; >5 m/s creimeadh/torann (seirbhís scríobach go minic 2–4 m/s).

4) Céim 2 - Roghnaigh an Líneálaí (Creimeadh & Teocht ar dtús)

Tosaíocht: Friotaíocht creimeadh → Teocht → Abrasion → Brú.

Rothaíocht folúis & teirmeach

Sonraigh rátaithe i bhfolús líneálacha más féidir brú fo-atmaisféarach a dhéanamh. I gcás ΔT/ΔT·h mór, cinntigh comhoiriúnacht línéar/leictreoid CTE agus bíodh meas agat ar an táirge Cuar rátála T–P.

5) Céim 3 - Meaitseáil na Leictreoidí leis an gCeimic (agus an Línéar)

Leideanna tapa

• Bleach (NaOCl) → PTFE/PFA Hastelloy C / Tíotáiniam.
• HCl sin F⁻ → PTFE/PFA Tantalam / Hastelloy C.
• HCl le F⁻ → PTFE/PFA Hastelloy C / Pt‑Ir (seachain Ta).
• NaOH te/láidir → PTFE/PFA Hastelloy C (316L amháin le haghaidh loiscneach éadrom/fionnuar).
• Sciodar scríobach → Polúireatán/Ceirmeach leictreoidí láidre línéar; méid le haghaidh 2–4m/s .

6) Méid le haghaidh Treoluas (ní le haghaidh Brú anuas)

Cuireann maighnéadair caillteanas ceann diomaibhseach. Méid an méadar amhlaidh gnáth-treoluas oibriúcháin tailte sa spriocbhanna.

• Leachtanna glana: 1–3m/s (ciúin, cobhsaí, salú íseal).
• scríobach: 2–4m/s chun é féinghlanadh; buaiceanna caipín chun creimeadh a theorannú.
• Seoltacht íseal: is féidir le treoluas measartha níos airde SNR a fheabhsú.
• Sreafaí an-íseal: mheas laghdú méide (laghdaitheoirí) chun an sprioc-treoluas a bhaint amach.

Sampla méide nóiméad amháin

20m³/h tugtha i DN50 (ID ≈ 52.5mm):

Achar A = π·(0.0525²)/4 ≈ 0.00217m² → v = Q/A = 20/3600 / 0.00217 ≈ 2.56m/s → laistigh de bhanda scríobach; le haghaidh seirbhíse glan, breithnigh DN65.

7) Suiteáil le haghaidh Cáilíochta Comhartha

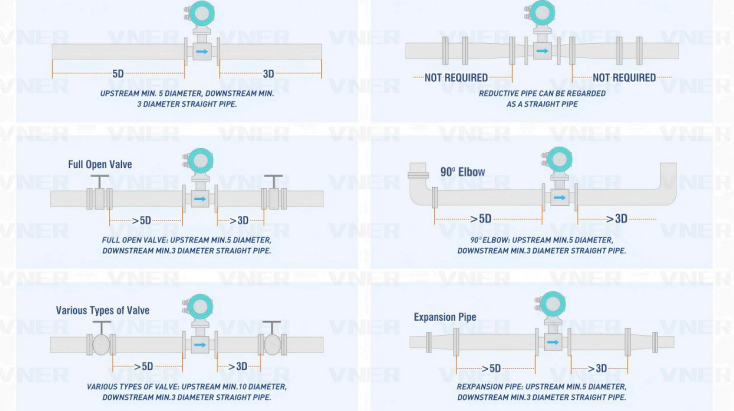

• Ritheann díreach: 5–10D in aghaidh an tsrutha, 2–3D le sruth (níos mó i ndiaidh uillinn/comhla/laghdaitheoirí).
• Treoshuíomh: cothrománach le leictreoidí ag 3 & 9 a chlog; ingearach aníos fearr.
• Coinnigh an píopa lán: braite píopa folamh a chumasú; aer traochta a sheachaint.
• Bunús: fáinní talaimh/leictreoidí le haghaidh tagartha cobhsaí.
• Gaiscéid & muinchille: línéar-comhoiriúnach; seachain cur isteach ar an tolladh.
• Meáin bhréagacha: fearr líneálacha míne (PTFE/PFA) agus treoluas cuí

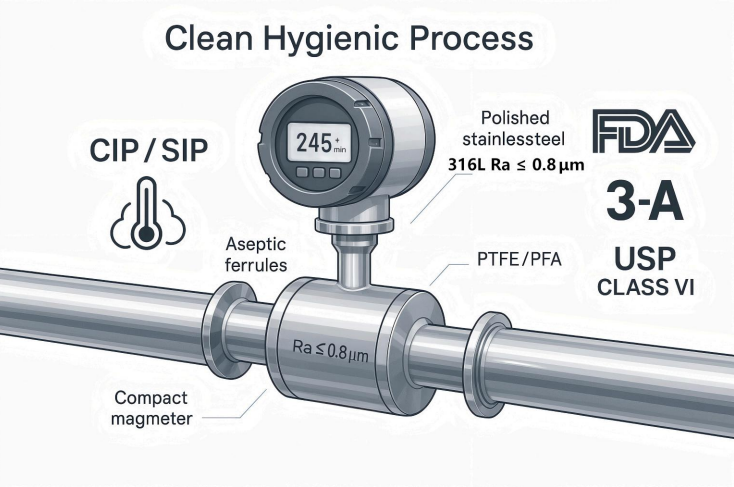

8) Sláintíochta (Bia & Cógaslann)

• Páirteanna fliuchta: 316L; PTFE/PFA líneálacha; leictreoidí snasta (m.sh., Ra ≤ 0.8μm ; sonraigh ≤ 0.4 μm más gá).
• Naisc: Trí Clamp, DIN11851, ferrules aiseiptigh; bailchríoch dromchla a shainiú.
• CIP/SIP: fíoraigh teorainneacha glantach agus gaile (am/teocht).
• Comhlíonadh: FDA/3-A/USP ClassVI/inrianaitheacht ábhair; dearaí línéar gan uaim chun coinneáil suas a sheachaint.

9) Maitrís Roghnúcháin Thapa (Pointí Tosaigh - fíoraigh an bhileog sonraí)

• Uisce bardasach / fuíolluisce → Líneáil: Rubair / ETFE / PTFE; Leictreoid: 316L (uasghrádú go HastelloyC le haghaidh ocsaídeoirí láidre).
• 30% HCl (ceimiceach) → PTFE/PFA HastelloyB/C / Tantalam (déan nach bhfuil úsáid 316L).
• 20% NaOH (ceimiceach) → FEP/PTFE HastelloyC (316L le haghaidh <10% agus fionnuar).
• Sciodar mianadóireachta neodrach → Polúireatán or Ceirmeach leictreoidí crua-mhiotail ; 2–4m/s ; suiteáil ingearach.
• Sciodar leach aigéad → Ceirmeach Tantalum (monatóireacht a dhéanamh ar pH; seachain F⁻ le Ta).
• Fuíolluisce orgánach tionsclaíoch (m.sh. eatánól) → FEP/PTFE HastelloyC ; cosaint pléascadh a dhaingniú.
• Bleach dosing → PTFE/PFA HastelloyC/Tíotáiniam.
• Comhdhéanamh coire te (100–150 °C) → PFA/Ceirmeacha Tíotáiniam ; insigh ; friotaíocht íseal talún a chinntiú.
• Sáile fuaraithe (CaCl₂, −20…5 °C) → PTFE/FEP Tíotáiniam ; toughness líneála íseal-teocht a dhearbhú

10) Bailíochtaigh Sula gCeannaíonn tú (Seachain Iontas Costais)

• Comhoiriúnacht ábhair: seiceáil sonraí creimthe ag tiúchan agus teocht iarbhír (sprioc ≤ 0.1mm/bliain).
• Cuar teocht-bhrú: dí-rátáil línéar a urramú (m.sh. teorainn brú PTFE ag T ardaithe).
• Coinníollacha speisialta: rátáil bhfolús; rothaíocht theirmeach (ΔT/h); línéar / leictreoid Cluiche CTE.
• Síniú an díoltóra: meán/coinníollacha iomlána a sholáthar; iarraidh a tuairisc aclaíochta . Le haghaidh pointí criticiúla, déan tástálacha tumoideachais (m.sh. soak leictreoid 72 h).

11) Gaistí & Ceartúcháin Choitianta (le Torthaí)

• Ag déanamh neamhairde d’eisíontais rian (m.sh., F⁻ in HCl) → leictreoid mícheart; teip tapa.
  Deisigh: comhdhéanamh iomlán lena n-áirítear. iain rian; roghnaigh Ta/Hastelloy C/Pt‑Ir mar is gá.

• Teocht/brú faoi rátáil → aosú línéar nó bulging.
  Deisigh: roghnaigh ar dhálaí foircneacha (m.sh., uas T 10 °C, uas P 20% ); lean cuar T–P.
• Gannmheas a dhéanamh ar scríobadh → línéar tapa a chaitheamh i sciodar.
  Deisigh: Polúireatán/Ceramic líneálacha, treoluas/treoshuíomh ceart.
• Cheannach ar an bpraghas is ísle → athrú go minic; downtime ard.
  Deisigh: luacháil costas saolré (cothabháil 5 bliana capex).

• Sonraí sláintíochta ar iarraidh → rioscaí coinneála agus éillithe.
  Deisigh: líneálacha gan uaim, leictreoidí snasta, comhlíonadh doiciméadaithe.

12) Seicliosta RFQ / Méid (Ceangail le d'Fhiosrúchán)

1. Meán & tiúchan, pH, seoltacht (μS/cm)
2. Solaid: méid / cruas / % toirte. (más ann)
3. Raon sreafa (íosmhéid/gnáth/uas), sprioc cruinnis, banda treoluas roghnaithe
4. Teocht (gnáth/uas), Brú (uas, aon bhfolús )
5. Méid/caighdeán/ábhar an phíobáin, infhaighteacht díreach, treoshuíomh
6. Cumhacht & aschuir (4–20mA/HART, cuisle, RS-485), IP/ex-proof
7. Riachtanais sláinteachais (bailchríoch dromchla, naisc, CIP/SIP)
8. Doiciméadú (calabrú, MTRanna) & deimhnithe réigiúnacha

13) Ceisteanna Coitianta

C1. An féidir le maighnéadair uisce ultra-íon a thomhas?

Ach amháin le seoltacht íseal dearaí agus bailíochtú cúramach. Éilíonn aonaid chaighdeánacha ≥ 5μS/cm.

C2. Cad a tharlóidh má fheiceann mo líne luascáin fholús nó luas tapa teochta?

Úsáid rátaithe i bhfolús líneálacha agus seiceáil Meaitseáil CTE / ΔT teorainneacha.

C3. Cé chomh minic ba chóir dom a chalabrú?

Seirbhís tipiciúil: bliantúil . Coimeád/dáileog chriticiúil: 6 mhí nó de réir polasaí an tsuímh.

C4. Conas is féidir liom caitheamh i sciodar a íoslaghdú?

Pioc líneálacha abrasion-resistant (Polaiúireatán/Ceirmeacha), coinnigh 2–4m/s treoluas, suas-sreabhadh ingearach.

Conclúid (An tOrdú a Oibríonn)

1. Ábhair ar dtús (leictreoidí línéar) ó phróifíl mheán iomlán.
2. Méid le haghaidh treoluas (ní titim brú).
3. Suiteáil le haghaidh caighdeán comhartha (ritheann díreach, píopa iomlán, talamh).
4. Bailíochtaigh i gcoinne an chuair T–P, an fholús agus an timthriall teirmeach.

Tar éis an ordaithe seo déantar roghnú maighnéadair ina phróiseas innealtóireachta in-athdhéanta a sheachadann cruinneas agus a íslíonn costas saolré.

Sraith VNER VE EMF — Ó Sláinteachas go Dualgas Trom, Líneáil Iomlán Maignéadair

Giorrúcháin: CR = Rubair Chloroprene; PU = Polúireatán; PTFE = Polytetrafluoroethylene; FEP = F46; PFA = Perfluoralkoxy; ETFE = Teitreafluaraitiléine eitiléine; Pt-Ir = Platanam-Iridiam; Ti = Tíotáiniam; Ta = Tantalam.

Glao chun Gníomhaíochta

• An bhfuil iarratas ar intinn agat? Seol chugainn do Seicliosta RFQ / Sizing agus we’ll return a material pairing and sizing recommendation.
• An dteastaíonn seiceáil shláintíochta tapa? Inis dúinn do mheán, do theocht, do thiúchan agus do raon sreafa inmhianaithe - deimhneoimid oiriúnacht seoltachta in aon lá gnó amháin.

Údar: Shawn Cao — Stiúrthóir Trádála Idirnáisiúnta, Teicneolaíocht Leictreonach VNER
